Jak to działa
AQ System
Żaluzjowe akustyczne obudowy
dachowe o bezkompromisowej
estetyce, traktujące dach jako
piątą elewację.
Żaluzjowe akustyczne obudowy dachowe o bezkompromisowej estetyce, traktujące dach jako piątą elewację.
Z czego składa się AQ System
Budowa
systemu
Estetyka
Estetyka i ograniczenie hałasu mają coraz większe znaczenie: zabudowa w centrach miast jest gęstsza, a dachy coraz częściej pełnią funkcję przestrzeni użytkowej. Dach staje się „piątą elewacją”.
ograniczenie emisji hałasu w akustyce środowiskowej
ażurowa konstrukcja
(swobodny przepływ powietrza przez obudowę)
poprawa estetyki
dzięki przesłonięciu element.ow technicznych
Już wkrótce
Najkorzystniejsze kosztowo są kombinacje: żaluzje akustyczne uzupełnione maskującymi oraz, jeśli to konieczne, żaluzjami o wyższych parametrach. Wygląd zewnętrzny pozostaje jednolity.
Obudowy pełne
Stosujesz je tam, gdzie potrzebne są najwyższe parametry akustyczne, a dopływ powietrza nie jest wymagany. Dla spójności estetycznej osłaniamy je żaluzjami maskującymi.
Z zewnątrz wyglądają tak samo jak żaluzje akustyczne, ale nie mają parametrów akustycznych i są znacząco tańsze.
Stosujesz je tam, gdzie liczy się estetyka, a akustyka nie jest wymagana. Dzięki temu obniżasz koszt całej obudowy.
Króćce konstrukcji (KS1)
To typowe elementy dostępne „z półki”. Montujesz je nawet kilkadziesiąt godzin od zamówienia. Dobierasz je z kalkulatora, bez projektu konstrukcyjnego, więc nie wstrzymujesz prac innych ekip i nie opóźniasz uszczelnienia dachu.
Słupki konstrukcji (KS2)
Mocujesz je do króćców. Produkujemy je indywidualnie, pod wysokość i obciążenia konkretnego budynku. Dobierasz je z tego samego kalkulatora co króćce. Uniwersalny styk króćca ze słupkiem pozwala realizować konstrukcję w dwóch niezależnych etapach.

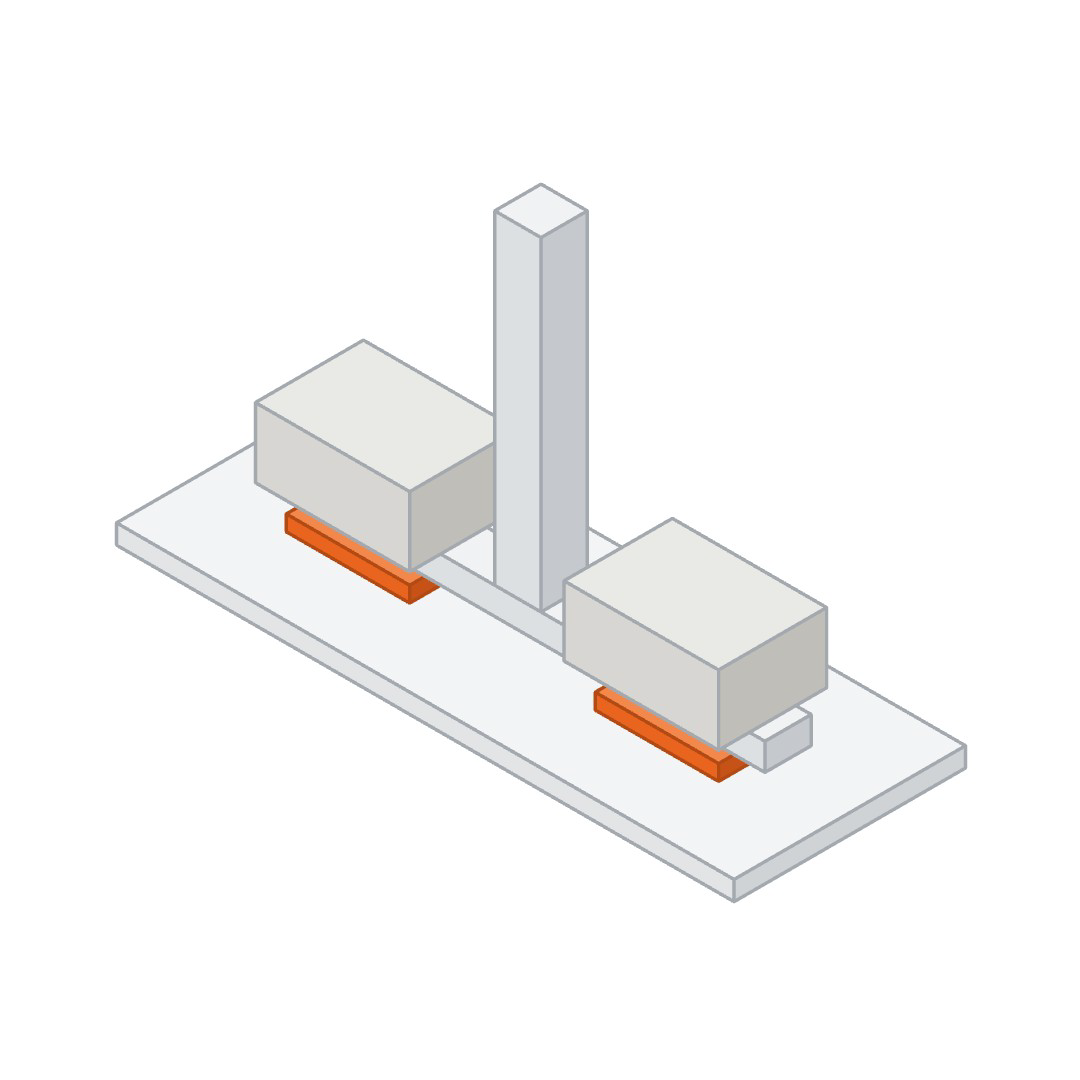

Konstrukcja balastowa (KB), dla istniejących dachów
Stosujesz ją, gdy dach jest już wykonany i nie chcesz go przebijać. Jest cięższa i droższa od konstrukcji standardowej, ale bezpieczniejsza dla obiektów w użytkowaniu. Ma własny kalkulator doboru.
Kolor i materiały
Posiadamy paletę blach powlekanych, standardowe kolory są tańsze. Dostępna jest też dowolna paleta RAL.
Obudowy wykonujesz standardowo z blachy stalowej – dzięki połączeniu lamel ze stali ocynkowanej i listew montażowych ze stali nierdzewnej uzyskujesz stabilność, dobre parametry akustyczne i trwałość. Opcjonalnie dostępna jest stal nierdzewna, blacha tytanowo-cynkowa lub aluminium.
Detale wykończeniowe
Detale decydują o tym, jak obudowa wygląda z bliska. Dobrze wykonane nadają obiektowi charakter i sprawiają, że całość jest dopracowana.
Dlatego w AQ System proponujemy gotowe detale systemowe o wysokim poziomie estetyki, które jednocześnie zapewniają funkcjonalność obudowy. Dobierasz je tak jak pozostałe elementy systemu, bez projektowania od zera. Wszystkie detale występują w tej samej kolorystyce i materiale co pozostałe elementy obudowy, dzięki czemu całość wygląda spójnie.
RODZAJ BUDYNKU
Dach: nowy czy istniejący?
Od odpowiedzi zależy typ konstrukcji. Oba warianty dobierasz z kalkulatora
NOWY BUDYNEK
Najpopularniejsze rozwiązanie
Systemowa konstrukcja nośna
Montowana w dwóch niezależnych etapach
– nie wstrzymujesz prac na dachu
Montowana w dwóch niezależnych etapów – nie wstrzymujesz prac na dachu
ETAP 1
Króćce
Typowe elementy dostępne od ręki. Montaż nawet kilkadziesiąt godzin od zamówienia
ETAP 2
Słupki
Produkowane pod wysokość ekranu i obciążenia budynku. Uniwersalny styk z króćcem.
ISTNIEJĄCY, UŻYTKOWANY DACH
Konstrukcja balastowa
Stoi na dachu zamiast być do niego mocowana.
ZALETY
+
Nie ma potrzeby przebijania pokrycia dachowego
+
Bezpieczniejsza dla działających obiektów
WADY
-
Cięższa i droższa od konstrukcji systemowej
-
Parametry precyzyjnie dobrane przez doradcę
AUTONOMICZNE ETAPY
Konstrukcję systemową montujesz niezależnie od decyzji o żaluzjach.
Dzięki temu architekt może na starcie zadbać wyłącznie o estetykę obiektu, a parametry akustyczne dobrać później — kiedy wiadomo już, jakie urządzenia będą zainstalowane na dachu i jaki hałas emitują.
ESTETYKA BEZ KOMPROMISÓW
Kolorystyka
i materiały

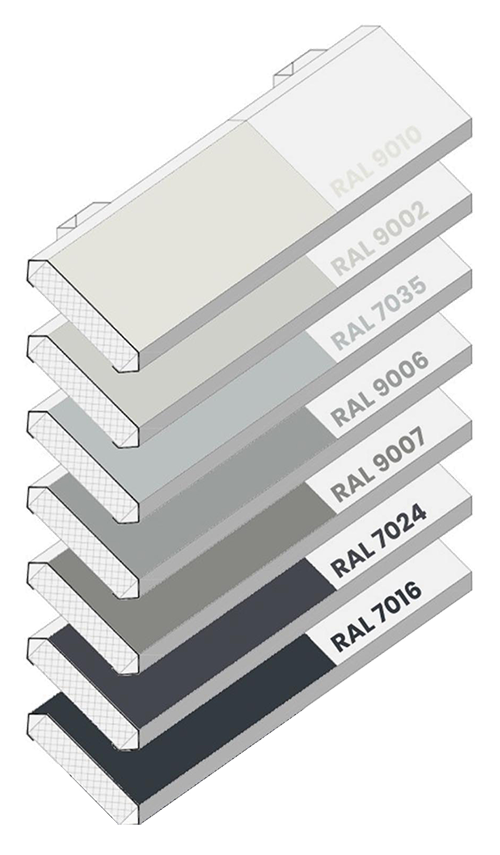

Posiadamy paletę blach powlekanych, standardowe kolory są tańsze. Dostępna jest też dowolna paleta RAL. Obudowy wykonujesz standardowo z blachy stalowej – dzięki połączeniu staliocynkowanej i nierdzewnej uzyskujesz stabilność, dobre parametry akustyczne itrwałość. Opcjonalnie dostępna jest stal nierdzewna, blacha tytanowo-cynkowa lubaluminium.
Dla wszystkich modeli
Stal
ocynkowana
Stal ocynkowana
dowolny RAL
Blacha
magnelis
dowolny RAL
Blacha magnelis
Dla wybranych modeli
Blacha nierdzewna
AQ1
Blacha aluminiowa
dowolny RAL
AQ1
AQ2
Blacha tytanowo-
cynkowa
AQ1
DLACZEGO WARTO
Co wyróżnia AQ System
Tempo inwestycji
Konstrukcja od ręki, obudowa dobierana później. Nic nie blokuje harmonogramu.
Akustyka w budżecie
Żaluzje akustyczne tylko tam, gdzie trzeba. Wszędzie indziej maskujące — w tym samym wyglądzie.
Piąta elewacja
Jedna spójna linia na dachu zamiast przypadkowych osłon.
Wsparcie projektowe
Biblioteka REVIT, kalkulatory
i konsultacja z naszym zespołem.
WYKOŃCZENIE
Detale systemowe

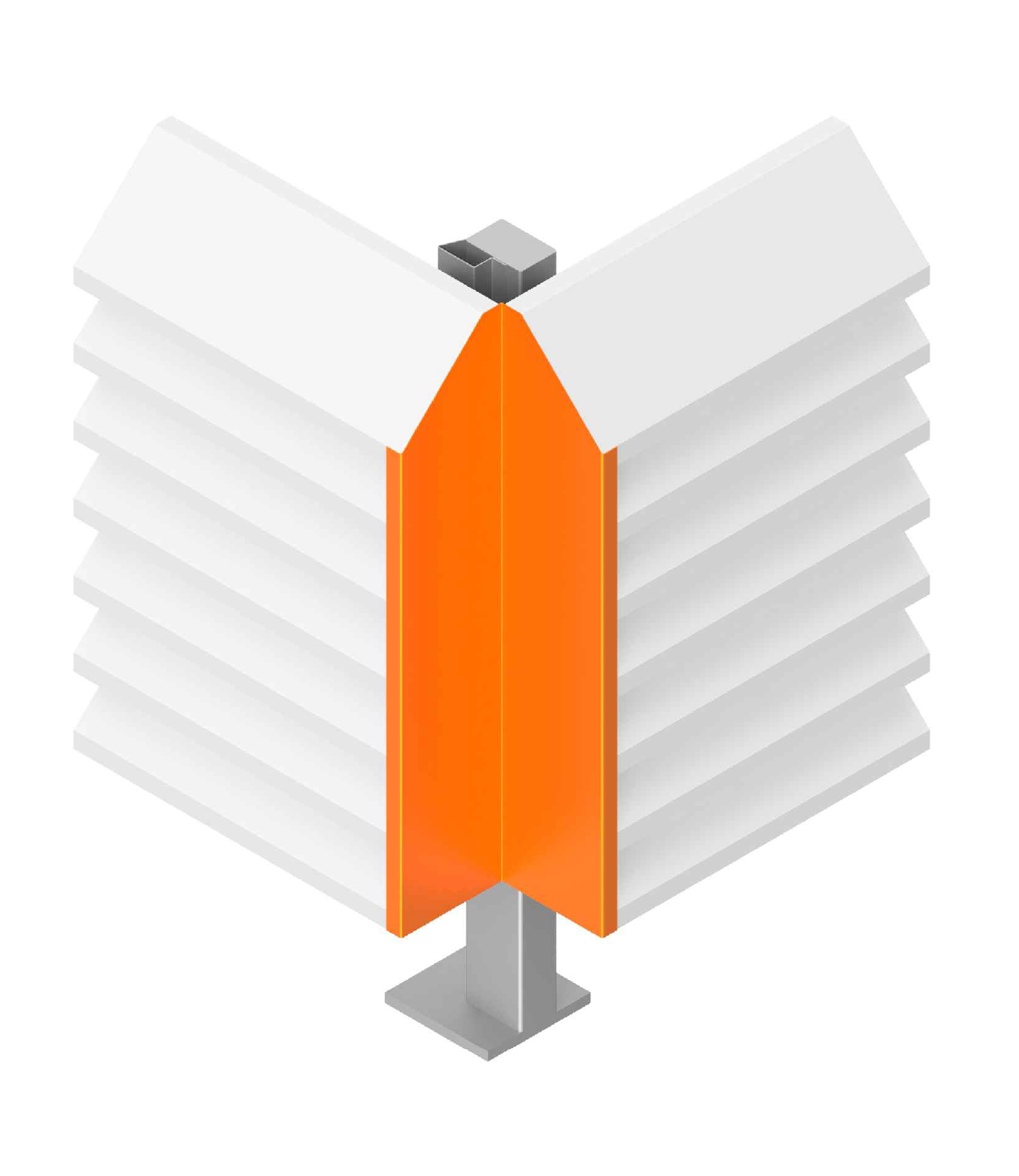

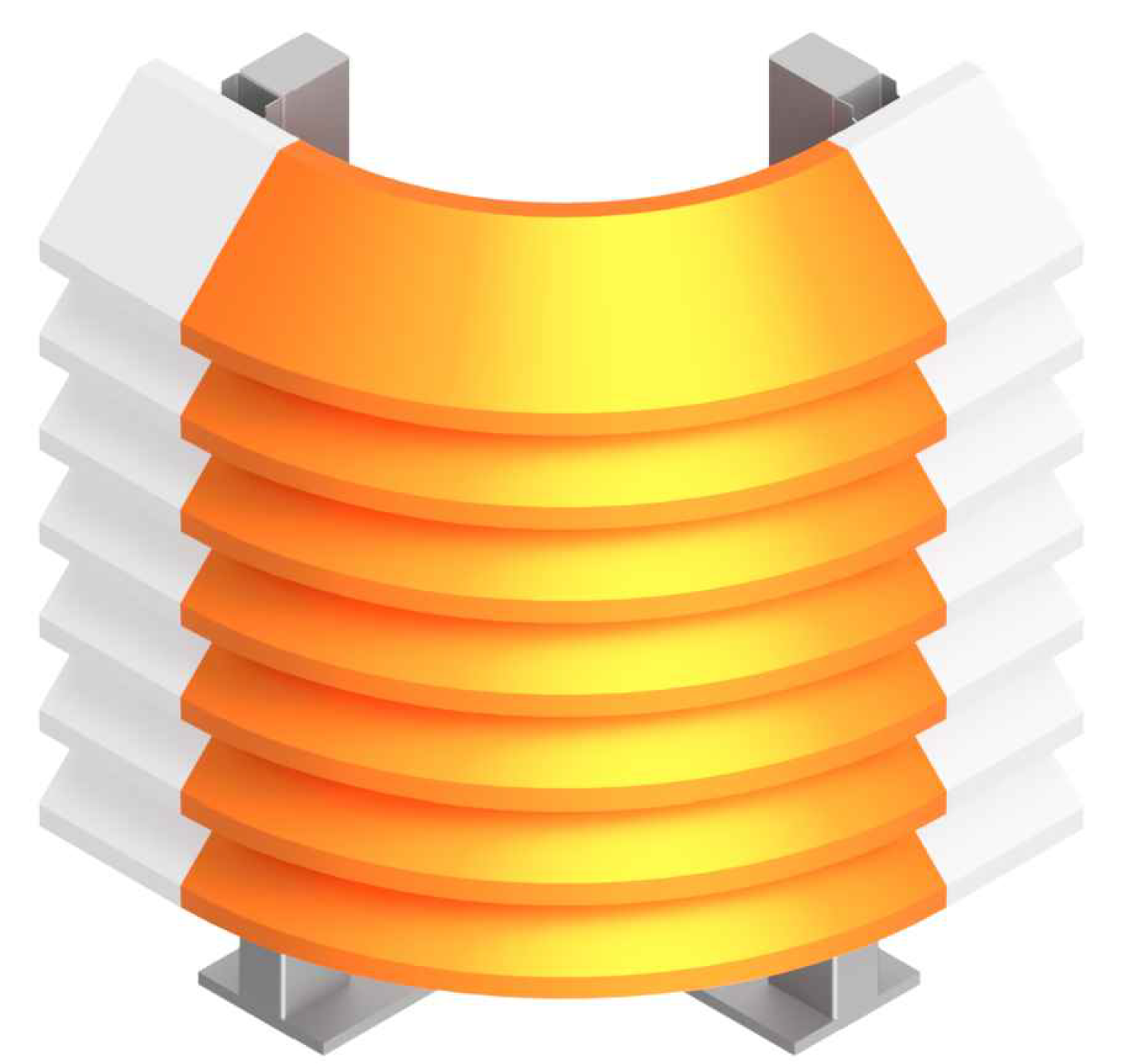

Narożniki 90°
Standardowe rozwiązanie na załamaniach ekranu pod kątem prostym. Zapewniają ciągłość estetyczną obudowy.
Narożnik 90 standard
- AQ1
- AQ2
- AQ3
- AQ1x1
- AQ1x2
- AQ2x2
- AS1
- AS2
Narożnik 90 premium 45
- AQ1
- AQ2
- AQ3
- AQ1x1
- AQ1x2
- AQ2x2
- AS1
- AS2

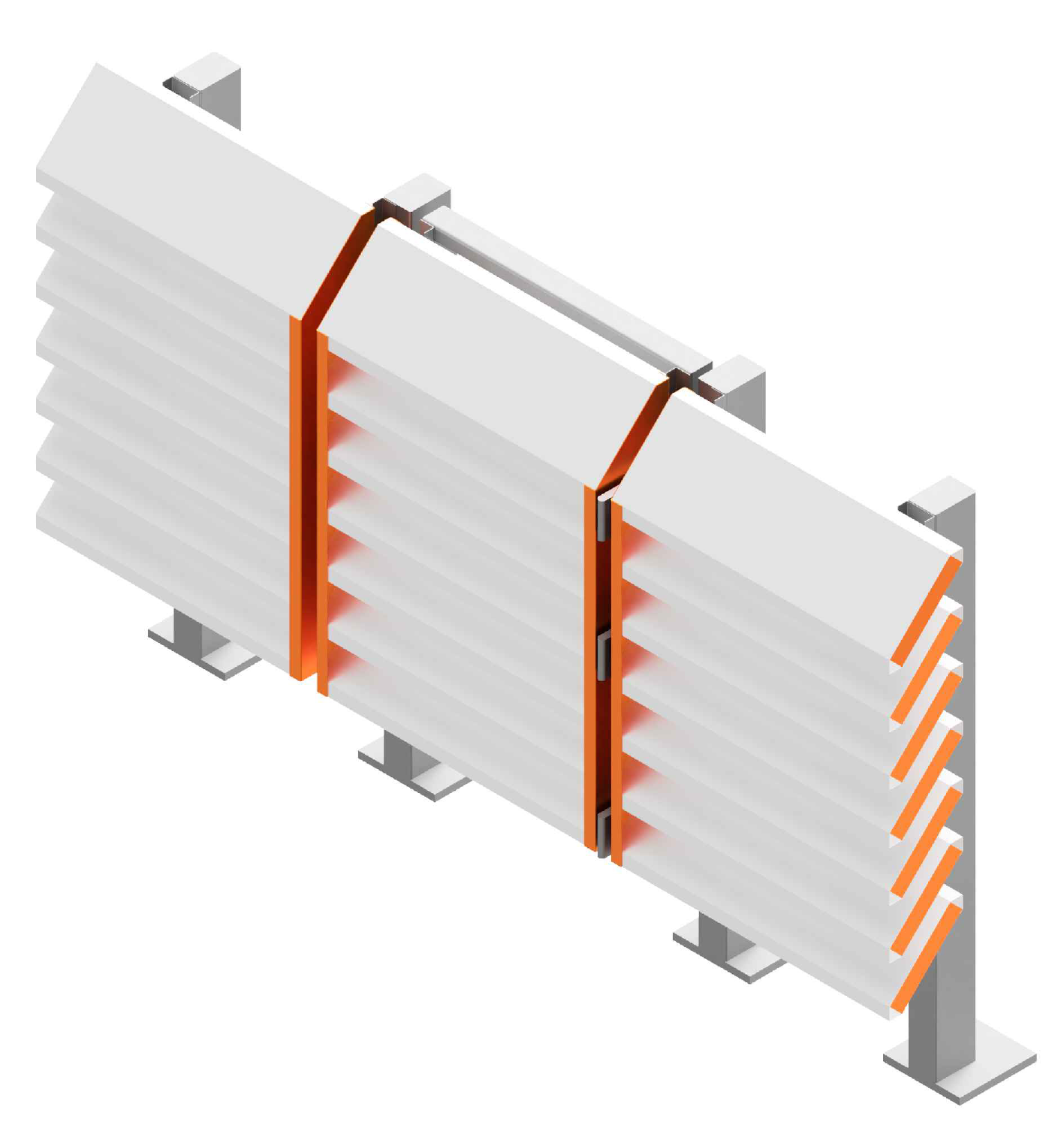

Drzwi dostępowe
Dają serwisantom wejście do urządzeń za ekranem bez demontażu żaluzji. Z zewnątrz wpisują się w układ lameli, więc nie zakłócają wyglądu obudowy.

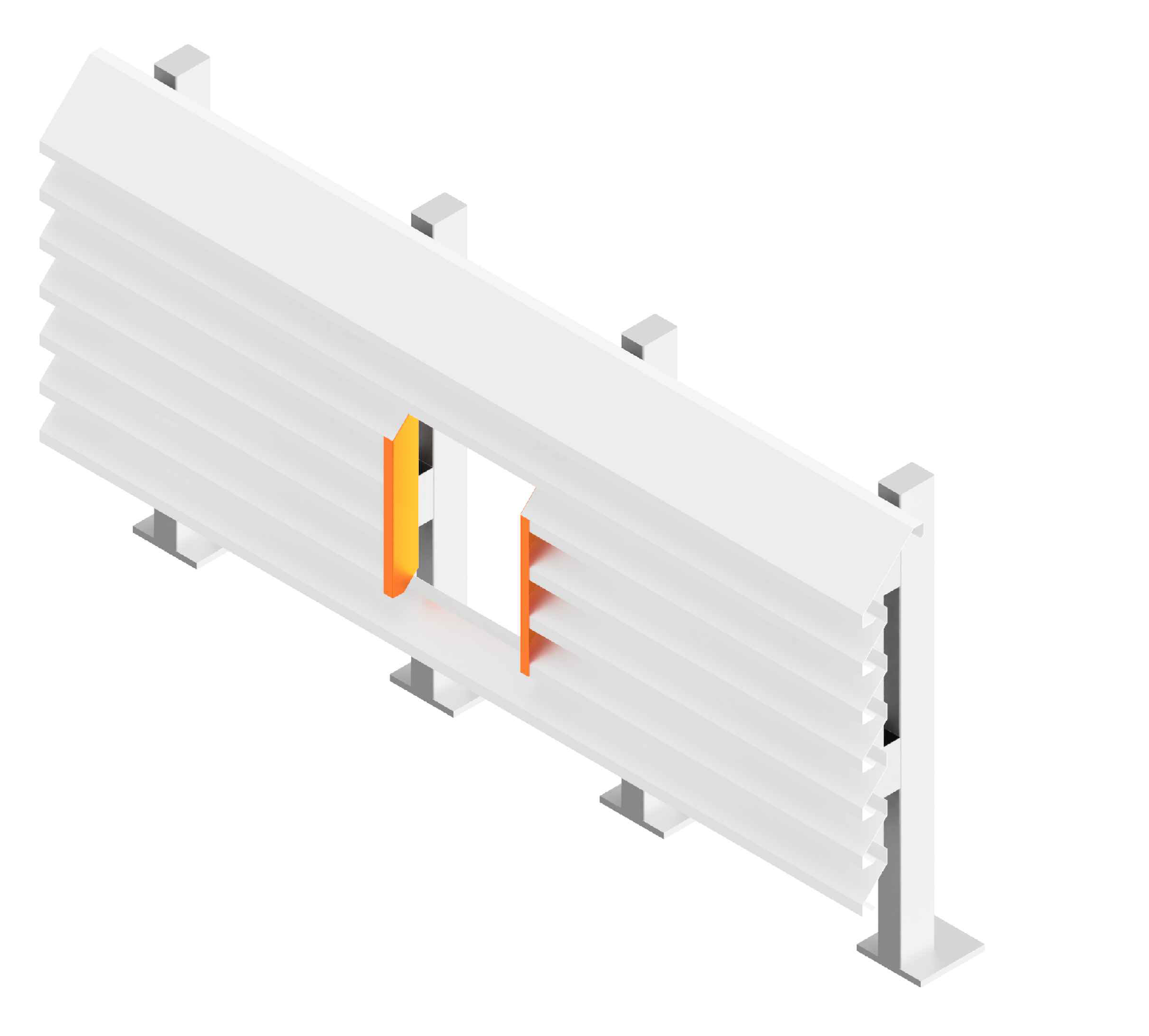

Przebicie
Umożliwiają przeprowadzenie przez ekran instalacji, np. rur, kanałów lub przewodów. Wykończone tak, aby przejście było zabezpieczone i estetycznie domknięte.

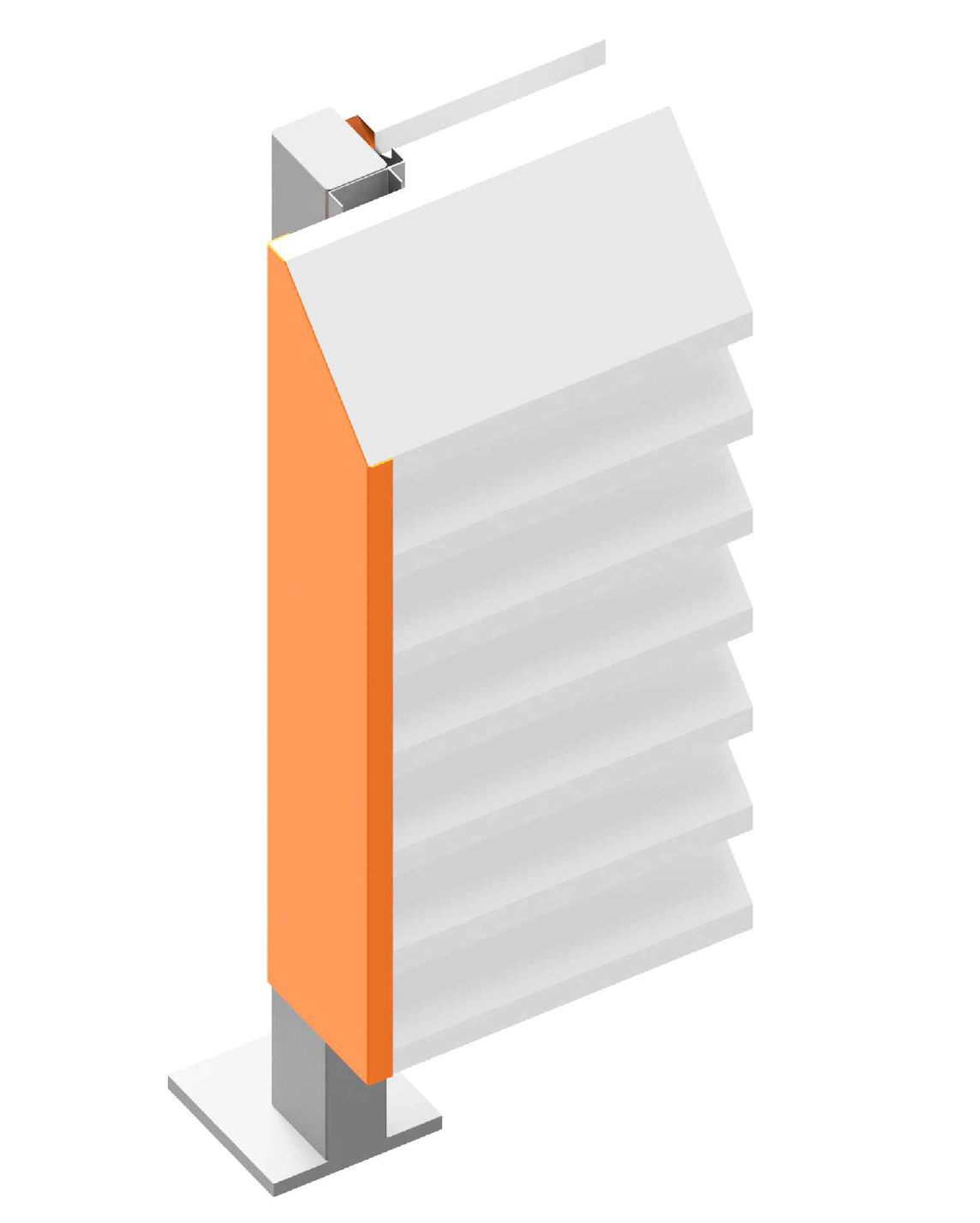

Zakończenie ekranu
Domykają ekran w miejscach, gdzie lamele kończą się przy ścianie, attyce lub wolnej krawędzi. Dzięki nim krawędzie wyglądają porządnie, a obudowa sprawia wrażenie zaprojektowanej od początku do końca.
WYKOŃCZENIE
Informacje techniczne
Trwałość: co robimy, żeby obudowa służyła dziesiątki lat
Elementy mocujące ze stali nierdzewnej
Wieszaki (listwy montażowe) mocują obudowę akustyczną do konstrukcji stalowej i przenoszą obciążenia z lameli na konstrukcję wsporczą.
To elementy kluczowe dla trwałości całej obudowy, dlatego nie szukamy tu oszczędności. Wykonujemy je ze stali nierdzewnej, która zachowuje wysoką trwałość także w środowiskach o podwyższonej korozyjności.
Lamele z blachy ocynkowanej i powlekanej powłokami organicznymi
Standardowo wykonujemy lamele z blachy stalowej ocynkowanej, z powłoką organiczną o grubości 25 µm.
Trwałość takiej powłoki zależy od klasy korozyjności środowiska:
- C2 (środowisko wiejskie i małomiasteczkowe): 25–30 lat,
- C3 (środowisko miejskie i lekko przemysłowe): 15–20 lat,
- C4 i C5 (środowisko silnie przemysłowe i nadmorskie): poniżej 10–15 lat.
Podane wartości dotyczą powłoki organicznej, a nie całego układu: blachy, ocynku i powłoki organicznej.
Dla klas C4 i C5 stosujemy grubsze powłoki organiczne, które pozwalają osiągnąć wymaganą trwałość: klasę H lub VH.
Badania w komorze Xe i solnej dla kolorów niestandardowych
Lamele w kolorach niedostępnych w powłokach organicznych wykonujemy z blachy ocynkowanej lub magnelis, malowanej proszkowo. Trwałość rozwiązania z blacha ocynkowaną zbadaliśmy w Laboratorium Środowiskowym Politechniki Krakowskiej. Raporty z badań udostępniamy.
Najważniejszy wniosek: w klasie korozyjności C3 (środowisko miejskie i lekko przemysłowe, czyli ok. 80% zastosowań żaluzji akustycznych) trwałość wynosi klasę H – High, czyli 15–25 lat.
Dlaczego stal?
Stal daje najlepsze parametry akustyczne na rynku, bo jest gęstsza np. od aluminium. Pod względem trwałości dorównuje innym dostępnym rozwiązaniom. Listwy montażowe ze stali nierdzewnej sprawiają, że obudowę stalową można uznać za praktycznie „wieczną”.
Kompatybilność systemów
+ kompatybilne
+*kompatybilne – ten sam wygląd zewnętrzny, ale wymaga innego ustawienia konstrukcji
– niekompatybilne
| Detal | AQ1 | AQ2 | AQ3 | AQ1x1 | AQ1x2 | AQ2x2 | AS1 | AS2 |
|---|---|---|---|---|---|---|---|---|
| AQ1 | +* | + | + | +* | + | |||
| AQ2 | +* | + | + | |||||
| AQ3 | ||||||||
| AQ1x1 | + | + | + | |||||
| AQ1x2 | + | + | + | |||||
| AQ2x2 | +* | + | + | + | ||||
| AS1 | + | + | + | |||||
| AS2 | + | + |
Bezpłatna konsultacja
Nie wiesz, który
wariant wybrać?
Nasi eksperci pomogą Ci dobrać rozwiązanie do Twojego projektu
Najczęściej zadawane pytania: AQ System
Dlaczego urządzenia na dachu trzeba obudowywać?
Urządzenia instalacyjne często wymagają obudowy ze względów akustycznych i estetycznych. Wymagania akustyczne wynikają z prawa budowlanego oraz z dopuszczalnych poziomów hałasu: na granicy działki i w pomieszczeniach przeznaczonych na stały pobyt ludzi.
Czy obudowa urządzeń powinna być ażurowa?
Tak, jeśli urządzenia wymagają dostępu powietrza, a dotyczy to większości urządzeń obsługujących budynki. Ażurowa budowa żaluzji zapewnia dopływ powietrza przy jednoczesnym ograniczeniu hałasu i zasłonięciu urządzeń. Obudowy pełne stosujemy tylko tam, gdzie dopływ powietrza nie jest potrzebny, a wymagane są najwyższe parametry akustyczne.
Jak dobrać obudowę akustyczną?
Hałas jest zjawiskiem falowym, więc nie rządzą nim proste zależności liniowe. Obudowę dobiera się na podstawie analizy akustycznej, czyli operatu akustycznego. Operat powinien być częścią projektu budynku, dlatego akustycy najczęściej wykonują go na zlecenie projektantów.
Współpracujemy z kilkoma akustykami w Polsce i za granicą. Chętnie pomożemy w nawiązaniu kontaktu.
Jakie parametry akustyczne mają żaluzje AQ System?
Izolacyjność akustyczną podajemy dla kompletnej przegrody z prześwitami, wg PN-EN ISO 10140-2.
| Wariant | Rw (C; Ctr) [dB] | RA2 [dB] | Wysięg lub szerokość przegrody [mm] |
|---|---|---|---|
| AQ1 | 15 (0; −1) | 14 | 257 |
| AQ2 | 16 (0; −1) | 15 | 294 |
| AQ3 | 17 (0; −2) | 15 | 317 |
| AQ1x1 | 22 (−2; −6) | 16 | 464 |
| AQ1x2 | 22 (−1; −5) | 17 | 503 |
| AQ2x2 | 24 (−1; −5) | 19 | 540 |
Pełne widma w pasmach tercjowych oraz masę zabudowy podano w kartach technicznych każdej żaluzji. W celu prawidłowego doboru przegrody akustycznej należy przeanalizować widmo, a nie sam wskaźnik jednoliczbowy i dostosować przegrodę do hałasu w konkretnym, analizowanym przypadku.
Czym są żaluzje maskujące?

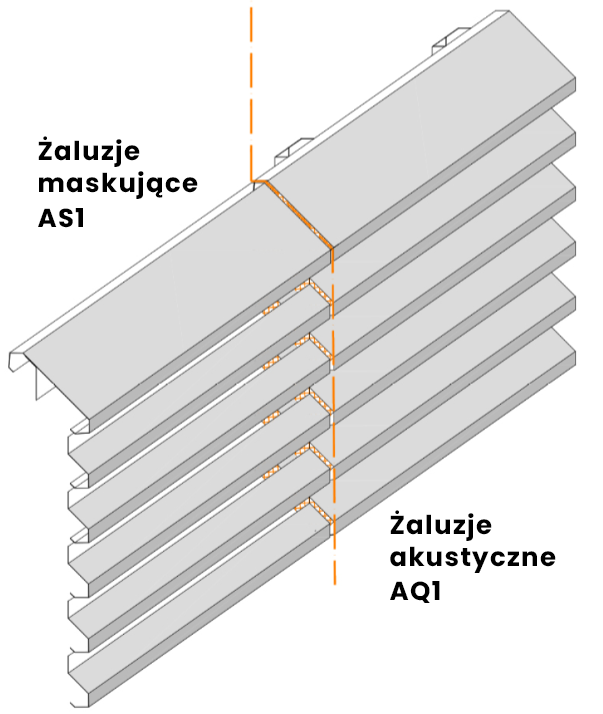

Z zewnątrz wyglądają tak samo jak żaluzje akustyczne, ale nie mają parametrów akustycznych i są znacząco tańsze. Stosujemy je tam, gdzie liczy się estetyka, a akustyka nie jest wymagana. Dzięki temu cała obudowa ma jednolity wygląd, a jej koszt spada.
Kiedy stosować obudowę pełną?
Gdy dopływ powietrza nie jest potrzebny, a trzeba uzyskać najwyższe parametry akustyczne. Panele pełne FFB-P1 wykonujemy z perforowanej blachy aluminiowej i pełnej blachy stalowej. Dla spójności estetycznej osłaniamy je żaluzjami maskującymi. Wartości laboratoryjne panelu P1: Rw = 29 dB, αw = 0,85.
Czy żaluzje ograniczają przepływ powietrza do urządzeń?
Żaluzje są ażurowe i nie zamykają kubatury. Im wyższa izolacyjność wariantu, tym mniejszy przepływ. Karty techniczne podają wskaźnik „przepływ”: AQ1 36–40%, AQ2 36–39%, AQ3 29–30%, żaluzje podwójne 29–33%.
Czy dostępne są żaluzje o innych kształtach przekroju?

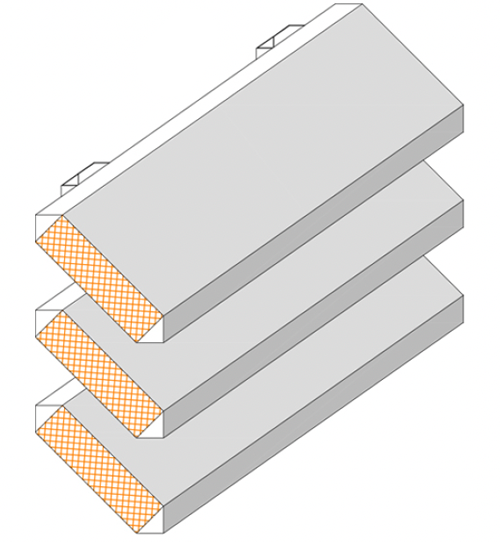

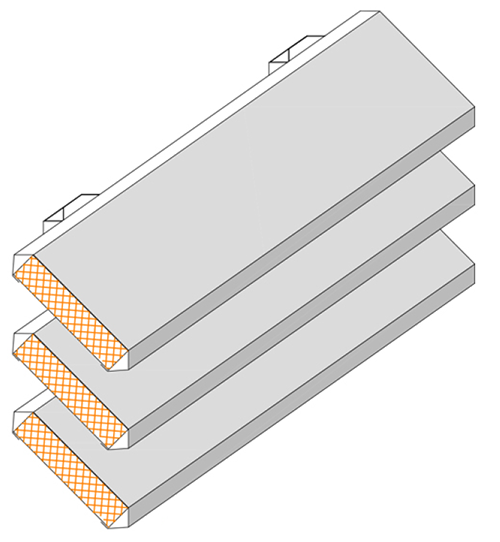

Tak. Mamy trzy różne profile lameli akustycznych (AQ1, AQ2, AQ3). Tworzymy z nich sześć wariantów obudów żaluzjowych: AQ1, AQ2, AQ3, AQ1x1, AQ1x2 i AQ2x2. Uzupełniają je żaluzje maskujące i obudowy pełne
Czy żaluzje można zamontować na istniejącym obiekcie?
Tak. Mamy do tego dedykowaną konstrukcję balastową, która nie wymaga przebijania dachu.
Czy żaluzje można zamontować pionowo lub w połaci dachu?
Tak, ale każdy taki przypadek wymaga indywidualnej analizy. Oceniamy go na podstawie konkretnego projektu.
Jaka konstrukcja jest potrzebna pod żaluzje AQ System?
Konstrukcję systemową tworzą króćce i słupki. Króćce są typowymi elementami „z półki”, które przebijają warstwy izolacji dachu. Słupki produkujemy indywidualnie, pod wysokość i obciążenia konkretnego budynku. Obie części dobierasz z kalkulatora, bez osobnego projektu konstrukcyjnego (kalkulator jest w przygotowaniu). Do istniejących dachów oferujemy konstrukcję balastową.
Czy mogę zamontować żaluzje na własnej konstrukcji?
Tak. Konstrukcja musi mieć rozstaw podpór maks. 1500 mm oraz szerokość podparcia pionowych grzebieni min. 80 mm.
Czy rozstaw słupków może być większy niż 1500 mm?
1500 mm to standardowy maksymalny rozstaw. Przy większych rozpiętościach potrzebna jest indywidualna weryfikacja oraz specjalne blokady i wzmocnienia, które uniemożliwiają wyklikanie lameli z listew. Karty techniczne dopuszczają miejscowe poszerzenie rozstawu podpór do 2000 mm, z wyjątkiem stref narożnych, po weryfikacji.
Jak szybko da się wykonać obudowę?
Obudowę wykonujemy w trzech etapach:
- Króćce: dostarczamy nawet w kilka dni. Przebijają izolację dachu, więc nie wstrzymują prac innych ekip.
- Słupki: dostawa w ok. 3–4 tygodnie. Dokręcasz je do króćców po wykonaniu izolacji.
- Żaluzje akustyczne: dostawa w ok. 5 tygodni. Mocujesz je do gotowej konstrukcji.
Terminy liczymy od zatwierdzenia dokumentacji. Dokumentację przygotowujemy po otrzymaniu zamówienia.
W przypadku typowej konstrukcji stalowej indywidualny projekt i produkcja konstrukcji to zwykle 4–10 tygodni, więc konstrukcja systemowa AQ System może skrócić przestój nawet o około dwa miesiące.
Jak transportować elementy na dach?
Elementy przygotowujemy na paletach, zabezpieczone i gotowe do transportu dźwigiem, ładowarką z widłami lub wózkiem paletowym. W jednej paczce są elementy przeznaczone do podobnej części dachu lub budynku. Na życzenie klienta przygotowujemy indywidualny plan pakowania dla inwestycji.
Czy żaluzje można demontować?
Tak. Lamele są zaklikiwane w listwach, a nie mocowane mechanicznie, więc demontaż jest stosunkowo łatwy. Nie zalecamy jednak wielokrotnego wypinania i zapinania lameli, bo nie da się za każdym razem skontrolować przebiegu demontażu ani stanu lameli po ponownym montażu. Jeśli potrzebujesz regularnego dostępu do urządzeń, przewidź w obudowie drzwi dostępowe. Mamy je w systemie AQ System.
Jakie detale systemowe oferujecie?
Gotowe detale systemowe to narożniki 90° (CS), narożniki 45° (CP45), narożniki łukowe 600mm i 1200mm, narożnik wewnętrzny, drzwi dostępowe, przebicia oraz zakończenia ekranu. Dostępność narożników zależy od wariantu żaluzji, szczegóły podano na kartach i w rysunkach detali.
Czy do żaluzji AQ System można zaprojektować indywidualne detale?
Jeśli nie chcesz korzystać z naszych detali systemowych, możesz kupić same żaluzje akustyczne i zaprojektować własne detale.
Czy stalowe żaluzje akustyczne są gorsze od aluminiowych?
Nie. Wbrew popularnej opinii o wyższości aluminium, w obudowach akustycznych lepiej sprawdza się stal. Jednym z głównych parametrów izolacyjności akustycznej jest masa materiału. Stal (7850 kg/m³) jest prawie trzy razy cięższa od aluminium (2700 kg/m³).
Stal daje też korzystniejsze wskaźniki adaptacyjne: w AQ1 Ctr = −1 dB, więc RA2 wynosi 14 dB. W rozwiązaniach aluminiowych o nominalnie podobnym Rw wskazuje się Ctr rzędu −3 do −4 dB. Wyniki badań udostępniamy, a pełne raporty przekazujemy przy składaniu kart materiałowych.
Jak trwałe są żaluzje AQ System?
O trwałości całej obudowy decydują listwy montażowe, które utrzymują lamele i przenoszą obciążenia na konstrukcję stalową. Wykonujemy je ze stali nierdzewnej. Lamele są ze stali ocynkowanej, powlekanej lub lakierowanej proszkowo.
Standardowo wykonujemy lamele z blachy stalowej ocynkowanej, z powłoką organiczną o grubości 25 µm. Trwałość takiej powłoki zależy od klasy korozyjności środowiska:
- C2 (środowisko wiejskie i małomiasteczkowe): 25–30 lat,
- C3 (środowisko miejskie i lekko przemysłowe): 15–20 lat,
- C4 i C5 (środowisko silnie przemysłowe i nadmorskie): poniżej 10–15 lat.
Dla klas C4 i C5 stosujemy grubsze powłoki organiczne, które pozwalają osiągnąć wymaganą trwałość: klasę H lub VH.
Lamele w kolorach niedostępnych w powłokach organicznych wykonujemy z blachy ocynkowanej lub magnelis, malowanej proszkowo. Trwałość rozwiązania z blachą ocynkowaną, a w szczególności połączenia lamela-grzebień zbadaliśmy w Laboratorium Środowiskowym Politechniki Krakowskiej. 1000 godzin starzenia w komorze Xe (EN ISO 4892-2) i 1000 godzin w neutralnej mgle solnej (EN ISO 9227). Raporty z badań udostępniamy.
Najważniejsze wnioski: w klasie korozyjności C3 (środowisko miejskie i lekko przemysłowe, czyli ok. 80% zastosowań żaluzji akustycznych) osiągnięto trwałość w klasie H – High, czyli 15–25 lat. W klasie korozyjności C4 osiągnięto trwałość w klasie M – Medium.
Jakie dostępne są kolory i materiały?
Standardowo lamele wykonujemy z blachy stalowej ocynkowanej i powlekanej. Dostępna jest dowolna paleta RAL w lakierze proszkowym, a kolorystyka ekonomiczna (tańsza) obejmuje RAL 9010, 9002, 7035, 9006, 9007, 7024 i 7016. Dostępna jest też blacha Magnelis. Opcjonalnie oferujemy stal nierdzewną i blachę tytanowo-cynkową (AQ1) oraz aluminium (AQ1, AQ2). AQ3, żaluzje podwójne i maskujące wykonujemy wyłącznie z blachy stalowej.
Czy żaluzje akustyczne są drogie?
Urządzenia instalacyjne często wymagają obudowy ze względów akustycznych i estetycznych. Wymagania akustyczne wynikają z prawa budowlanego oraz z dopuszczalnych poziomów hałasu: na granicy działki i w pomieszczeniach przeznaczonych na stały pobyt ludzi.
Jak zoptymalizować koszty obudowy dachowej?
Tak, jeśli urządzenia wymagają dostępu powietrza, a dotyczy to większości urządzeń obsługujących budynki. Ażurowa budowa żaluzji zapewnia dopływ powietrza przy jednoczesnym ograniczeniu hałasu i zasłonięciu urządzeń. Obudowy pełne stosujemy tylko tam, gdzie dopływ powietrza nie jest potrzebny, a wymagane są najwyższe parametry akustyczne.
Gdzie znajdę dane do projektu i raporty z badań?
Hałas jest zjawiskiem falowym, więc nie rządzą nim proste zależności liniowe. Obudowę dobiera się na podstawie analizy akustycznej, czyli operatu akustycznego. Operat powinien być częścią projektu budynku, dlatego akustycy najczęściej wykonują go na zlecenie projektantów.
Współpracujemy z kilkoma akustykami w Polsce i za granicą. Chętnie pomożemy w nawiązaniu kontaktu.
